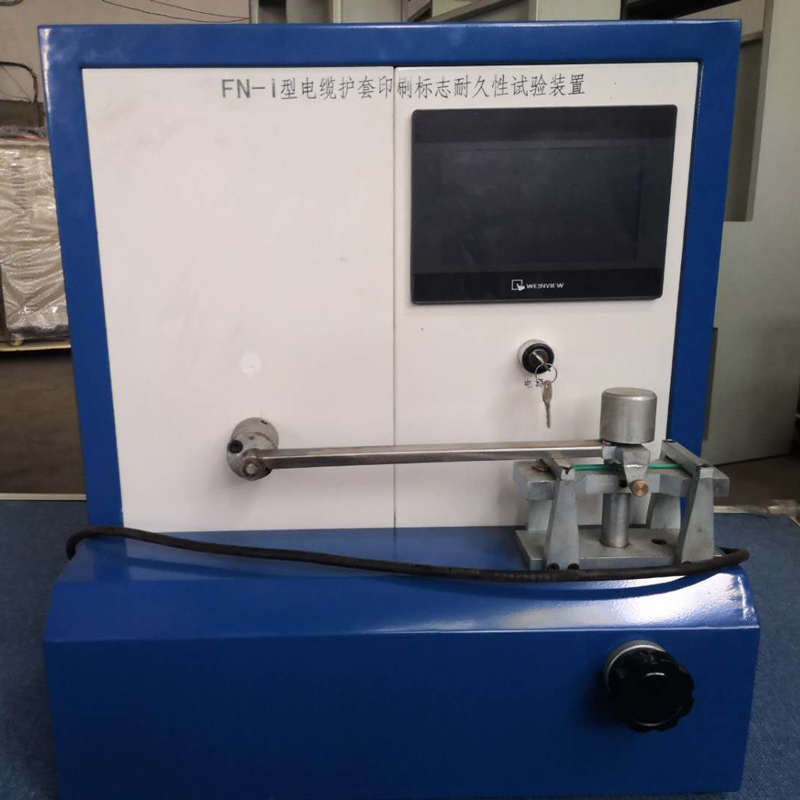

主要技術指標及參數

0 試樣固定裝置

根據線徑大小，可上下調節使摩擦鋼針能有效的接觸試樣，保證在試驗過程中施加在試樣上的力為4.5N，保證鋼針沿試樣頂部刮磨，并能使整個試驗過程中試樣始終保持平直。

0

鋼針

鋼針的直徑為女0.625士0.025，鋼針?biāo)桨惭b，垂直與試樣的軸線刮磨驅動裝置

6

采用步進申機做為動力，由觸摸屏及PLC編程控制步進電機的轉速，由偏心輪帶動拉桿保證刮針的行程在9.5士1.6mm,確保刮針以601次/min的速率沿試樣軸線循環往返運動。計數原理為PLC給步進電機的脈沖信號反饋給觸摸屏，并在觸摸屏上顯示刮針往返運行的次數。刮針運行的總次數可根據，試樣相關的要求，直接在觸摸屏上設定，設定運行次數到自動停機并提示。

相比較而言，原有設備的控制系統為電位器調節微型電機的轉速，速度不穩，齒輪比數固定，刮針的運行速率比較難調節，原計數方式采用接近開關，裸露在主軸下方容易產生不計數或多計數，且不太美觀?，F(xiàn)改為由步進電機、觸摸屏、PLC編程控制，性能可靠穩定性高、操作方便
